一、   设备简介

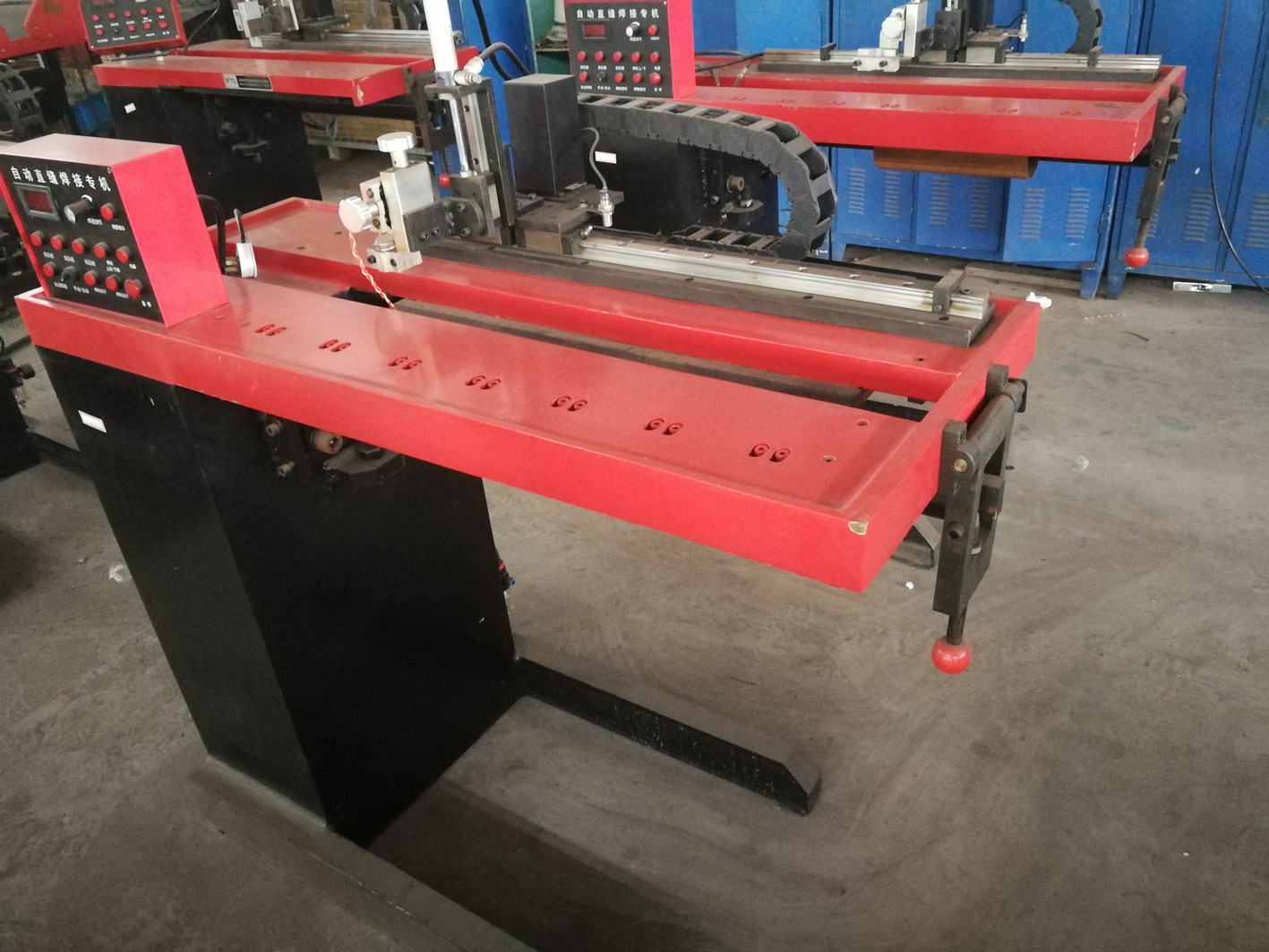

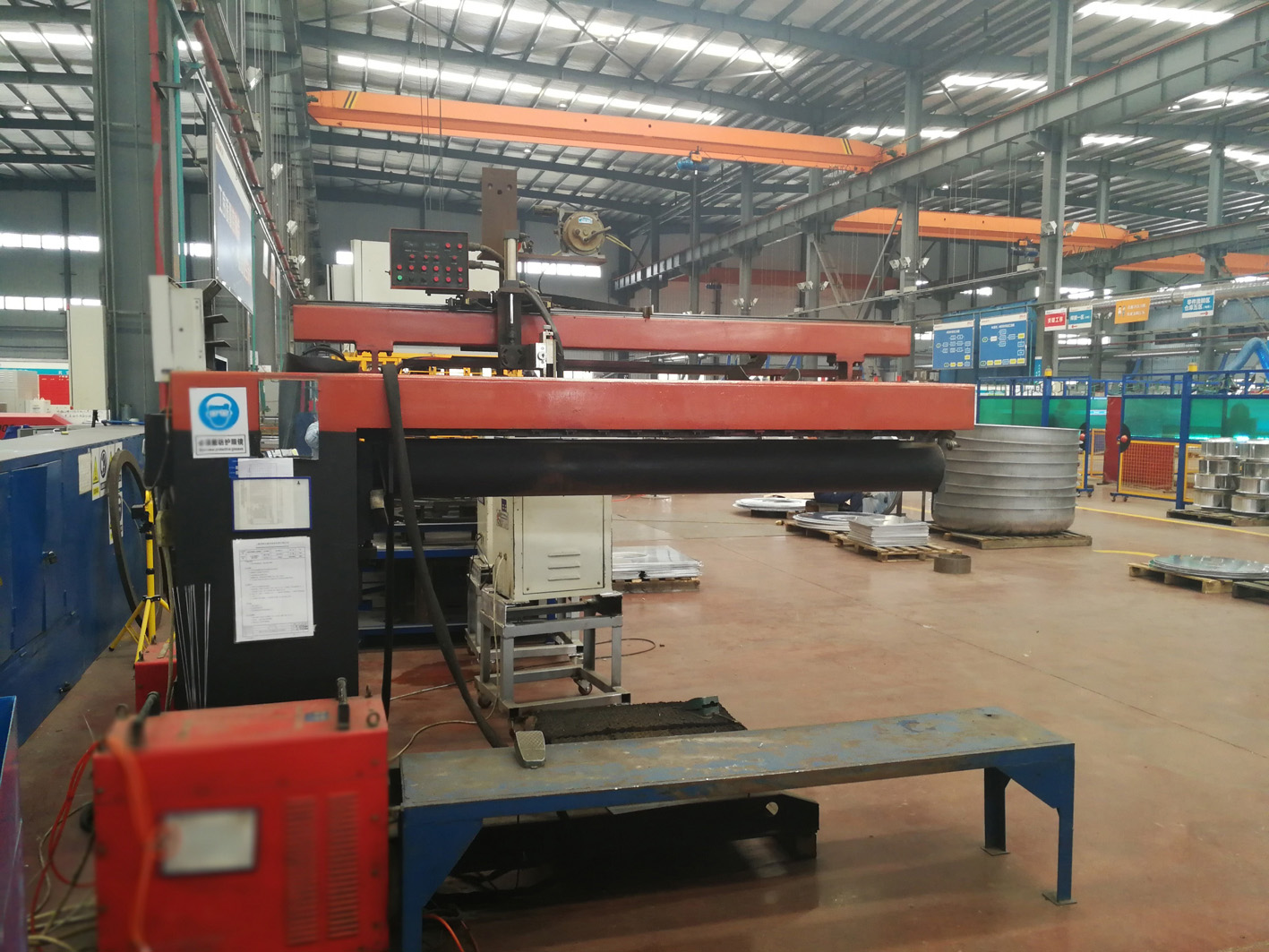

1、名称、型号:自动直缝焊接专机ZFH-1500智能型

2、主要技术参数:

a.焊接速度范围:  300-1000 mm/min

b.有效焊接行程:  1500 mm

c.工件厚度:      1.03.0 mm

d.工件材料:      普碳钢、不锈钢

e.工件直径:       200---1000mm

3、外部接口:

a.电源:220V 3380V

b.气源:压缩空气  压力≥0.6MPa

4、配置:

WSM-315       逆变直流脉冲氩弧焊机

二、产品特点:

 根据国际*********设计标准精心设计,使用欧洲一流设备精心打造,安全、环保、品质

       优异;

高性能单片机,运行速度快,实时响应性好;

由螺旋编码器、轻触开关和指示灯构成人机交互界面,简单明了,易于学习与操作;

氩弧焊机的各个焊接参数(如:前送气、缓升时间、峰值电流、基值电流、频率、占

空比等)在焊接时都实时可调的;

各项焊接参数都是由MCU实时计算,并对焊接的各项参数实施实时控制;

焊机关机后,重新启动,自动设置为上次关机时的参数设定;

WSM系列数字化直流/直流脉冲氩弧焊机适用于不锈钢、碳钢、合金钢、铜、钛等各种

板材的全位置焊接,广泛应用于管道安装、模具修理、石化、建筑装饰、食品和冷冻

机的喉管、汽车修理、自行车、手工艺及一般制造等行业。

       三、 参数配置:

型号

WSM-315

额定电压(V)

3~380±10%

频率(HZ)

50/60HZ

输入功率(KW)

8.3(TIG)  12(MMA)

输入电流(A)

12.5(TIG)  18(MMA)

前送气时间(S)

0~2

后送气时间(S)

0~10

缓升时间(S)

0~10

缓降时间(S)

0~10

频率(HZ)

0.5~200

占空比

15%~100%

基值电流(A)

5~315

收弧电流(A)

5~315

持续负载率(40℃ 10分钟)

60% 315A  100% 245A

空载电压(V)

67

焊接电流范围(A)

5~315

效率(%)

≥80

功率因数

0.75

净重(kg)

22

防护等级

IP23

绝缘等级

H

外形尺寸(mm)

564×240×430



FL-10L         循环冷却水箱(冷却主轴、焊枪)

   四、焊接工艺:     TIG或TIG+送丝



         WSM系列数字化直流/直流脉冲氩弧焊机适用于不锈钢、碳钢、合金钢、铜、钛等各种板材的全位置焊接,广泛应用于管道安装、模具修理、石化、建筑装饰、食品和冷冻机的喉管、汽车修理、自行车、手工艺及一般制造等行业。
